这个 Excel 圆角条形图，太帅了！

作者：小北童鞋
来源：芒种学院(ID：lazy_info)

昨天分享的填充技巧制作Excel牙齿图收到了非常多的小伙伴留言，今天我们尝试着用同样的技巧来美化条形图。

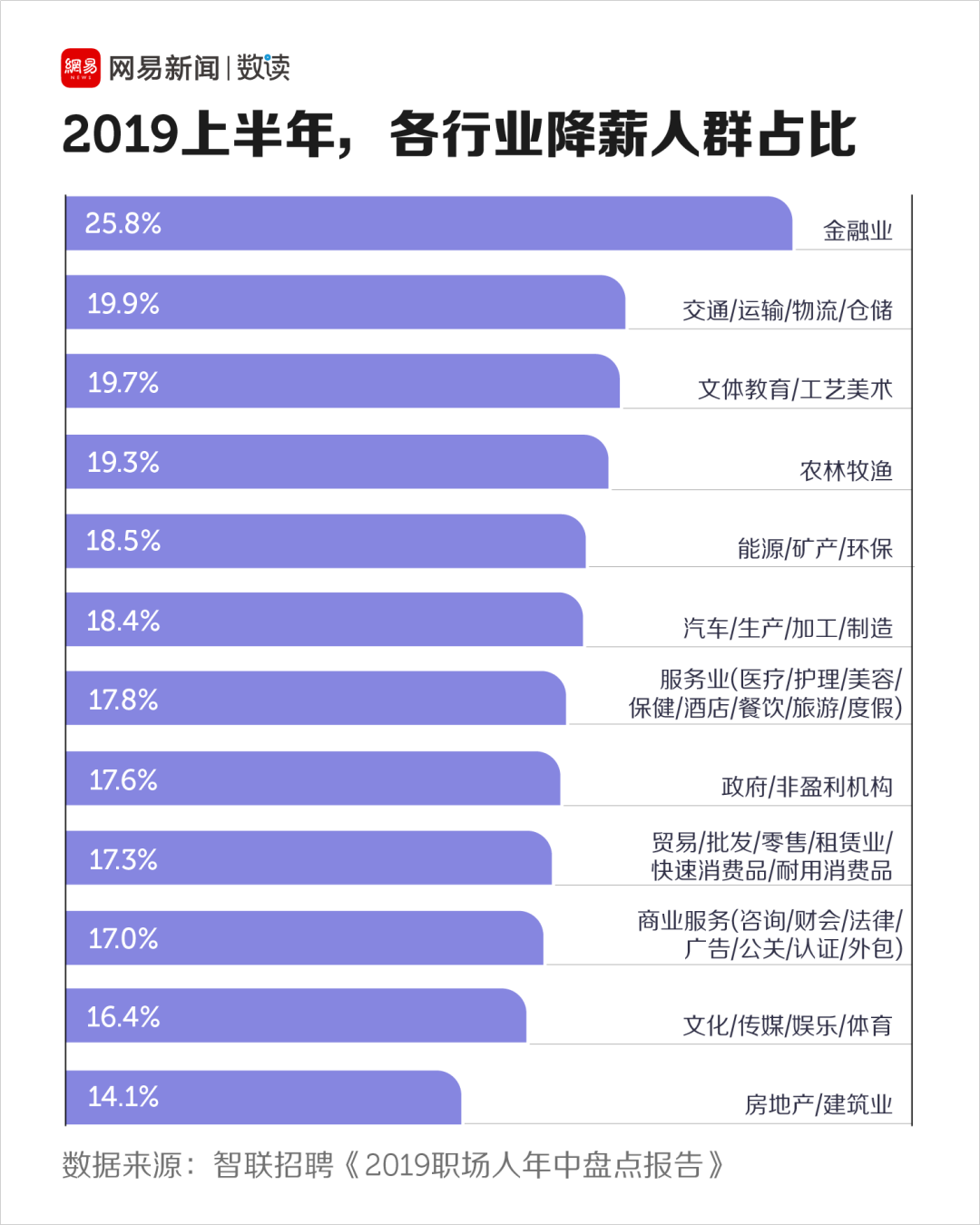

参考图表依旧是来自网易数读提供的创意，作为可视化信息图表的狂热者，网易数读着实太好用了。

跟常见的条形图不同，网易数读的条形图有几点差异：

1. 条形图右上角是圆角，并且圆角大小一致。
2. 数据标签文字放在右侧，并且下方有下划线；

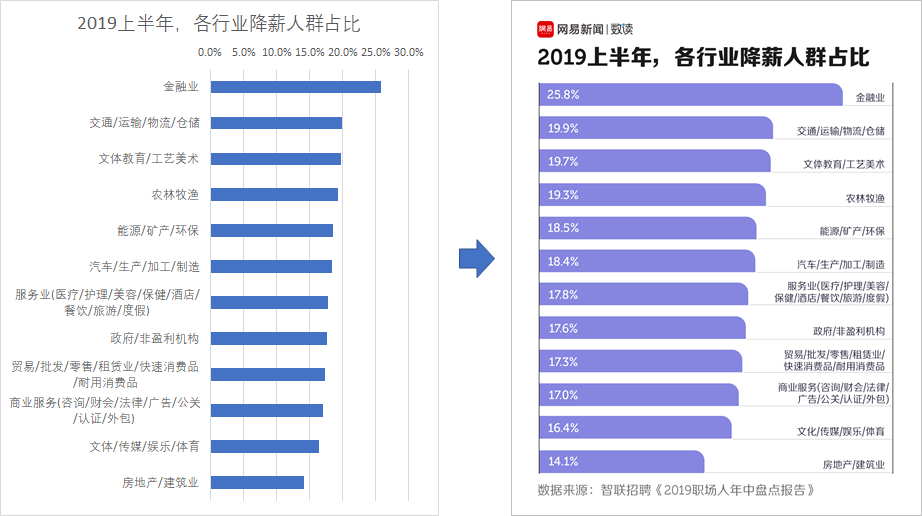

来做一个简单的对比，同样的配色，小小调整了一下，瞬间就显得非常高大上了。

那么在Excel中究竟如何来美化这种条形图，实现网易数读的效果呢？实际操作也非常简单。

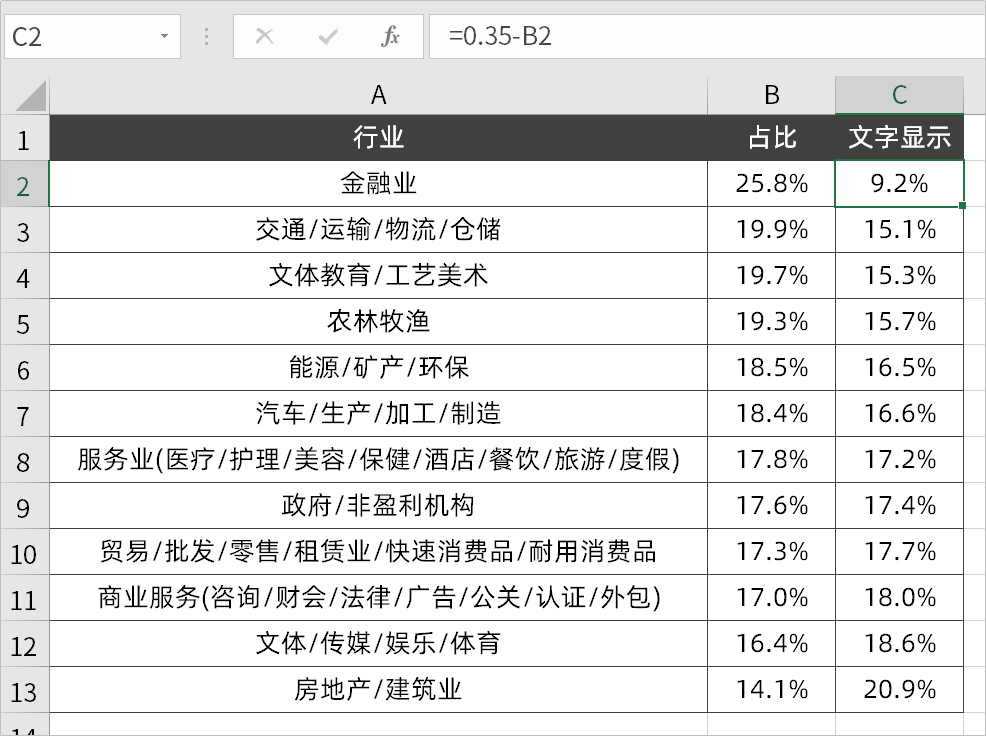

首先我们来添加一列辅助列，用来显示右侧的文字。

这里的 0.35 取值来源于“最大数值”加多一点点，这样保证有足够的空间可以显示文字。

除了“显示文字”辅助列之外，我们还需要将“占比”拆分成“条形部分+圆形部分”，避免填充的时候会变形。

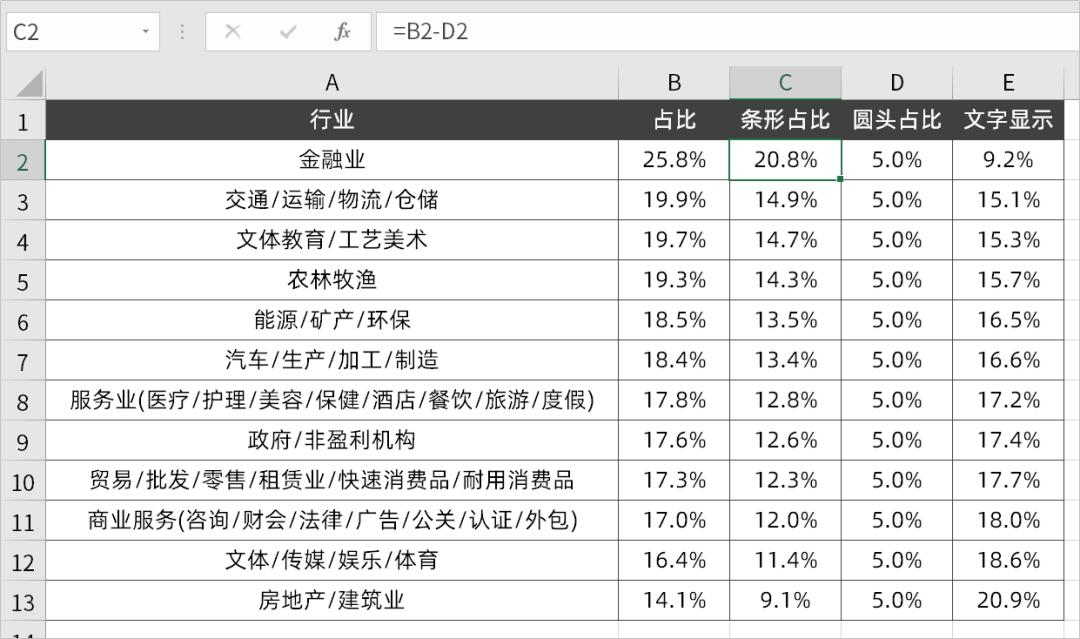

完整的辅助列如下，其中“条形占比”=“占比”-“圆形占比”。

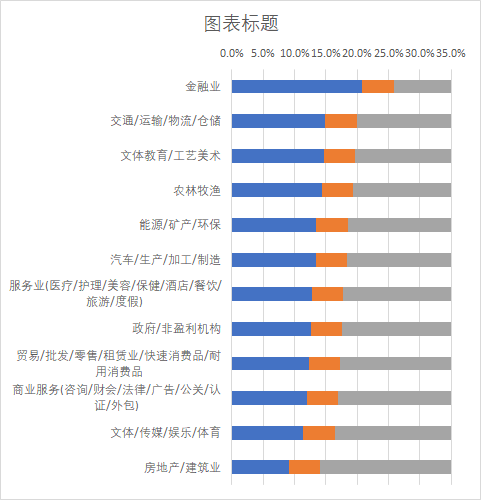

接着我们选中A/C/D/E列，插入“堆积条形图”，得到下面的图表。

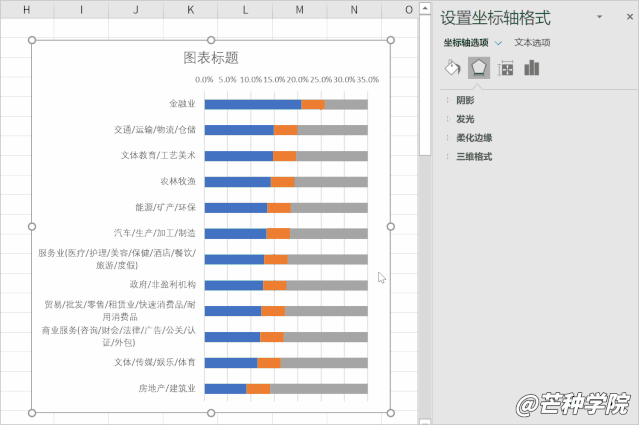

现在跟网易数读提供的创意图表的轮廓是不是就非常接近了，先来调整下数据系列的间隙宽度，然后删除Y轴。

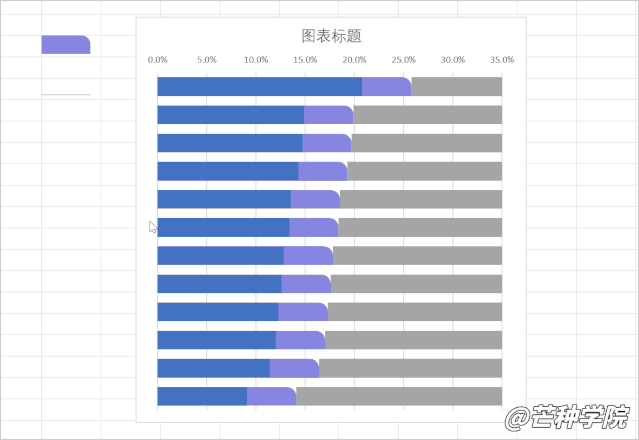

接着找到一个圆角矩形，复制填充到中间的”圆形占比“部分。

用同样的技巧，将一个只有下划线的矩形粘贴到第三部分。

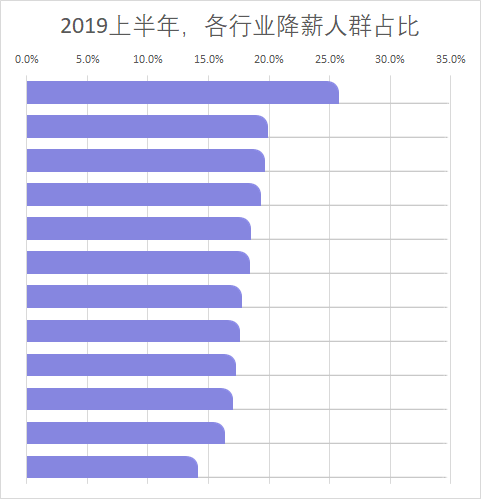

然后调整好所有条形图的颜色，现在我们就得到了一个整体非常接近的填充条形图。

接着为”文字显示”部分添加数据标签，如果文字过长可以手动进行换行，得到的效果如下：

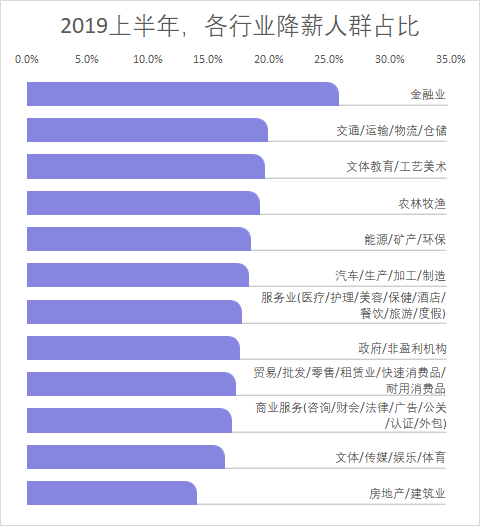

最后完善下图表的细节，添加坐标轴线、去除网格线、添加数据来源等等，我们就能得到一份和网易数读相似度极高的图表了。

是不是非常简单但是效果超级帅，其实绝大部分特色图表都跟填充这个技巧有关，通过各色填充来实现图表的装饰。

好了，那么今天的「填充条形图」小技巧就分享到这里了，想了解下牙齿图是如何制作的，也可以翻看下昨天的推文。

如果你有想学的 Excel 技巧，不妨在下方留言哦~
